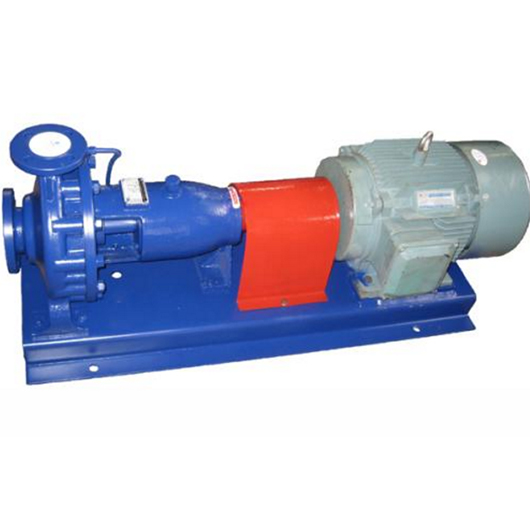

承重框架，軸，軸套等。泵的吸入口沿軸線，排出口垂直向上，徑向排出，泵體為腳支。
承載式，可直接固定在底座上。軸承架包括軸、葉輪、填料函等形成-組合件，使泵體保持在維護狀態。
修理時不需要從管道上拆下，因為采用了延長聯軸器，電機也不需要拆下。
軸承架內有儲油室，內裝稀油用於潤滑油承載，側麵設有油標，檢查潤滑油的油位、底部。
部分設有排油塞，潤滑油一般采用20#機械油。
泵的組裝和拆卸。
泵的拆卸順序:
1.擰下泵體上的排水管堵塞和懸架體上的排水管堵塞，清潔泵內的液體和懸架體內的儲油室。
儲油。如果有外引液密封管道，也應拆除。
2拆下泵體與中間框架的連接螺栓，將中間支架、懸掛部件、密封部件等所有轉子部件拆下。
取出泵體(在此之前，應先拆下加長聯軸器的中間連接件)。
鬆開葉輪螺母，取出葉輪和鍵。
4將泵蓋與軸套、機械密封端蓋、機械密封等組合件連接起來，從軸上取下，此時請注意。
不要讓軸套和泵蓋相對滑動。然後拆下機械密封端蓋，將機械密封連接到軸套上——取出。
然後拆下軸套和機械密封。如果是軟填料密封，可以先從泵蓋上取下軸套，再順次拆下填料壓力蓋子，填充物，密封圈等對於特殊結構的機械密封，應注意不同的拆裝方法。
5.拆卸支腳和泵的聯軸器和鍵。
.6拆卸軸承座、防酸環和軸承前、後蓋，然後將軸和軸承一起--起作用--移出軸承。
7拆卸軸承和軸。
泵安裝。
泵體裝配順序基本上可以按反序拆卸。但是裝配時要注意各密封麵墊片的檢查。
要保證墊片完好，並注意不要漏水、更換不完好的墊片。
